现阶段,地热网络资源在国际上被普遍认可为21个世纪的清洁能源,日益遭受全世界许多国家的十分重视。我国是一个以中超低温地热网络资源为主导的我国,近十年来地热立即运用均以每一年10%速度提高,特别是在在人口密集的大、中大城市,大家对地热供暖、健康保健、休养、旅行等领域的要求更加急切,这也是全国各地地热销售市场日益昌盛的压根。有宽阔刚需销售市场的触动,一起又有丰富多彩地热网络资源作确保,这就促进在我国地热立即运用的市面能得到持续的发展趋势。 在我国地热工作人员根据多年在这一方面的钻井工程施工,汇总了一系列的工作经验,提高了地热生产井的成井率,为立即运用减少了风投压力,增强了开发人员的主动性。地热钻井技术做为采掘地热网络资源的主要方式,就应当对钻井技术工作中的多个难题立即汇总,降低施工风险,减少开发进度,加速总体的开发设计效用,控制成本,再生产的优良趋势。因为地热网络资源与化石能源的开发设计技术有很多相同之处,因地质条件各不相同而造成多个不一样的难题,这针对地热勘探施工者而言,就务必认真考虑。
1地热井的地质构造特性
11热对流热原型 这类地热网络资源有蒸汽型的可立即运用发电量,开水 型中的环境温度在180之上的也可立即运用发电量。常压的可供暖和多管循环系统发电量。
12出现异常髙压层型
13持续高温岩石层
14溶岩 出现异常髙压层型多在石油钻探中碰到,它的动电力能源是运用钻井孔隙度中水的热量、高压水的化学能和融解在水中的甲烷气体功效造成。 热对流热原型地质构造特点是:
1)由裂缝生长的石英砂岩和火山岩石组成的地质构造较多;
2)开水型的地层压力贴近静水压;
3)蒸汽型的地层压力非常低;
4)钻井液比较严重漏泄;
5)处在持续高温、低pH、H2S、CO2等腐蚀条件下;6)深层偏浅,钻入效率低,导致机械设备和管件耗损及疲惫等难题。
2地热井施工过程中应注意的若干个难题
21钻井高效率的提升 在地下液体资源开发上,经常规定短时间安全性成井,控制成本。因此,期待增加麻花钻使用期限,提升钻入速率,减少提下钻时长,减少职工劳动效率。其相关内容有:麻花钻的使用方法,成井加工工艺的科学研究。依据地质构造状况和设施标准是选用一径成井或是几径成井进行。
22生产制造施工过程中之外一部分沙浆的漏泄 在沙浆漏泄中,有一部分沙浆注入地质构造,也是有全漏泄终断循环系统,随着沙浆漏泄产生的安全事故有孔里岩粉停滞不前而埋钻的风险和钻入高效率降低,因为打孔液位降低,便会产生地质构造塌陷、沙浆烧开和井喷式。如果只考虑到成本费不能使用高品质泥浆护壁成孔带上岩粉等,都是会造成比较严重难题。因此,应注意的难题有:沙浆漏泄的量、部位、缘故的分辨,沙浆漏泄钻入造成的结果,如何进行补漏。
23沙浆 在地热带钻入层面应注意的问题是:麻花钻使用期限、避免沙浆胶凝化和干固、避免沙浆比热容降低、避免井内的制冷和烧开。研发一种新的耐高温沙浆和制冷循环系统沙浆的方式。
24水泥灌浆 用水泥灌浆把防水套管固定不动在孔里,来处理好漏泄地质构造,这类方式非常值得讨论并怎样判断水泥灌浆的实际效果,这是一个重要。现急切研发高温下维持稠化时长、不发生减弱的混凝土。
25避免水污染 裂隙水的钻入及成井因为裂缝生长发育,经常会碰到很多漏泄,为避免裂隙水环境污染,要研发没有钠基膨润土的冲洗液,并要尽量选用气举反循环钻机钻入加工工艺。
26定项辐射井钻入 为了更好地从同一孔距钻入多个生产井和倒流井,将来应发展趋势定项钻入。至关重要的问题是如何解决持续高温和硬实岩石层对方向、歪斜的测量。
27物理检测 针对裂隙水的具体位置和分辨地质构造液体的材质,怎样研发高温下的物检测井机器设备。28生态环境保护 地热开发设计所形成的环境污染问题有以下几个方面:
1)独特异味、煤层气及尘粒的蔓延。
2)噪声。
3)食盐水的蔓延。
4)景色的改变。
5)地质构造下移。
6)地表水和地下水的环境污染。
7)生态体系受影响。
3地热钻井设备的研发特性
31拆卸简单 地热勘探为拼装拆装便捷,减少施工周期,钻探机的各零部件应统一化,轻净重。
32起重机的专业能力与全自动钻入设备 地热勘探属大口径钻探,所钻岩石层多是硬实、粉碎、持续高温的岩层。麻花钻的钻压、旋转是钻入的关键因素,因此起重机应该有充足的力,并有提升钻入速率和省心的全自动钻入设备。
33大马力渣浆泵 循环系统沙浆触碰持续高温地质构造后,马上被加温到熔点,有涌喷的风险,且持续高温对麻花钻的影响很大,沙浆自身的功能也起转变,会造成井筒产生塌陷等。为能较为安全地操纵井内环境温度,务必装有与沙浆冷却装置相配合的大马力渣浆泵。
34防喷设备 地热钻井同原油钻井一样,在勘探过程中,因为井内情况大幅度改变会造成开水或热蒸汽涌喷,该设备可以快速避免涌喷的耐温性防护设备。在我国目前或是使用原油钻井用防喷器来做到此类目地。
4现阶段在地热钻井中常用机器设备及技术方式
大家都知道,地热井是一个主要的地下建筑,其产品质量的优劣不但危害地热网络资源的综合利用,而且还对地区地下水资源导致明显的威协。从在我国地热钻井团队看来,关键涉及到地矿、煤田、原油等领域,与此同时还存在着一部分本人钻探机等,其技术水准和施工质量良莠不齐,关键体现在机器设备、钻井加工工艺方式及成井加工工艺等层面。我队为了更好地做好这一工作中,还刻意设立了地热钻井机器设备,从机器设备、加工工艺方式。人员组成全是最好的选择。
41地热井工程施工采用钻探机 因为地热井在北方地区一般深度多见3000~4000m中间,我队为了更好地可以信赖的工程施工,钻探机采用宝鸡石油机械厂制造的ZG-45型,该钻探机可打孔深达4500m上下。钻探机全部配套设施均按原油钻井设备开展,可拆性好,机械自动化程度高,钻井过程中检测手段优秀,与此同时钻探机的劳动效率也比石家庄市煤机厂、河北张家口地下开采铸造厂生产制造的地热井钻探机低许多。
42地热井工程施工采用渣浆泵 渣浆泵的采用好与坏,直接关系到钻入高效率的提升,大家秉着这一标准采用的渣浆泵为青州市石油机械厂生产制造的3NB-1300型,此类渣浆泵因为功率大,排气量和工作压力也高,正循环钻入时尽可能减少煤岩反复粉碎。但在深层次地热勘探中,大家曾经有过经验教训,现深深地感受到,要想提升钻井高效率,务必挑选大泵量、高压力的渣浆泵。由于排量大、上返速率高、带上煤岩能力强,井中较整洁,减少了埋钻等井内安全事故。因此,钻井效率提高自然就拥有确保。
43钻井加工工艺及关键技术方式 现阶段,一般在工程项目勘探工程施工行业加工工艺和方式较多,但大部分在地热井工程施工或是以正循环沙浆钻入为主导,大家队曾在2003年应用推广了气举反循环钻机钻入技术,除在大口径煤矿瓦斯排出井选用外,关键或是配置在深井地热勘探工程施工层面,充分运用此类加工工艺钻入的优势,据初步统计,气举反循环钻机比沙浆正循环钻入效率提高1~2倍,勘探成本降低1/3,麻花钻使用寿命提升1~2倍,水流量扩大1/3,具备不环境污染、不阻塞裂隙水、孔底整洁、高效率、且无需沙浆。

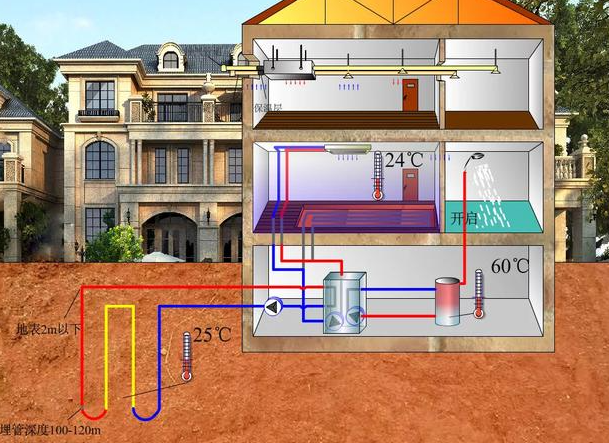

地温空调用深水井组的设计要点 由于地温空调用深水井产品质量标准和操作方法的独特性,深水井的制定应突显以下几个方面。
31部位布置和井距的明确 我国地表水资源优化配置核心和各城市节约用水公司办公室一致注重用同层地热井,因此应设计方案地热井井与抽水井同深,且井的构造基本一致,一个工程中的抽水井和地热井井按时交替使用。因为地质构造标准、成井加工工艺、地热井方式和地热井操作流程不一样。在透水性好的裂隙水中,地热井井应布置在采井的上下游,能够起立即补充的功效;在透水性较弱的裂隙水中,地热井井可以多设且分布均匀,井距聚集些,做到补充实际效果。 有效的井间隔对地表水地热源泵非常重要,间隔不可以过小,不然会使抽水井与地热井井中间产生热短路故障。对透水性良好的疏松沙石层,两井间隔应在100m上下;对透水性较弱的黏土层,两井间隔一般在50m上下,不适合低于50m。
32深层的明确 由于地温空调用井对水体、水流量和温度的规定,深水井深层依据各地区状况来定,一般300~400m。水体不错,与此同时水的温度较为稳定,一般为12~24,为水源热泵机组给予较低的冷凝温度和较高的蒸发温度,使地源热泵具备较高的致冷、制暖特性指数。
33管件的挑选 尽管地热井井同抽水井一样,也是由井管、过滤管、沉砂管构成。但因为地热井井要承担2个层面的流水功效和二种水体的危害,故对地热井井管件和滤网的抗压强度、抗腐蚀工作能力有特别要求。深水井井管一般采用壁厚不小于6~8mm的无缝钢管或铸铁排水管,不可选用水泥排水管,水泥排水管尽管工程造价低,但承压能力较弱,不利长期性的应用。过滤管选用桥式滤水管,地热井井滤网的抗压强度和抗腐蚀能力要求要高。
34井管规格的制定 深水井规格决定了透水性总面积的尺寸,透水性总面积过小 会增加单位面积的水流速,危害深水井使用寿命和地热井工作能力。因此深水井规格一般不可以过小,一般规定不小于273~325mm,实际规格应依据新项目本地的工程地质情况所确定。
35打孔孔径的设计方案 打孔孔径应略大一般供深水井的打孔孔径20~40mm,这样可以提升过滤水实际效果,确保水的含砂量规定和地热井实际效果。
36过滤材料和封井原材料的明确 深水井过滤材料不可选用尖棱或块状的砂砾石,应选用孔径2~4mm、筛分好、磨平度提高、以石英沙为主导的硅质的过滤材料。封井原材料宜选用高品质黏土球或粘土块。
37压井规定 深水井凿完了,抽水试验持续时长不能小于48h,水位线地基沉降不可超过10m,要以平稳水位线及水流量明确深水井的出水量工作能力,深水井出水量时含砂量不可超过十万分之一。
4地温空调用深水井的应用关键点
1)使用前先明确地热井水流量。一般应确保持续地热井48h,以不出现深水井为限,测量地热井量。
2)地热井自来水管进到深水井深层应距静水位线不可以过高,不然正常的地热井时,回注水会在进到深水井平面的时候会产生看不见的气泡,在过滤材料中产生气堵危害地热井。
3)为避免地热井井阻塞,保证土壤温度地源热泵空调长期性平稳的运作,水井管网设计方案成双回路供电,出、回深水井能够相互之间转换应用,定期更换抽水井和回深水井,这样可以确保深水井中滤水层通畅,不容易阻塞,确保地热井量。
4)水井管网里一定要设计方案污水管,那样有益于管道网组装后的压井。
5)每一年夏、冬两个季节启动前要先压井,把深水井抽清以后再应用,能延长土壤温度中央空调主机、离心水泵等设施的折旧年限。
